Мягкие подстилки HT 4GS и 8GS были разработаны для использования в бетонных высоких стойлах с небольшим уклоном и самонесущими перегородками. Они состоят из резинового покрытия и специальных листов композитной пены, разработанной для молочного животноводства.
Для установки мягкой подстилки 4GS и HT 8GS понадобится::
- Мел или карандаш для разметки (при необходимости меловая линия);
- Натяжное устройство, включая цепные тали/натяжные ремни;
- Сверлильный станок со сверлами 8 мм и 10 мм;
- Рулетка или метровая линейка для измерений;
- Ударная дрель со сверлом 8 мм;
- Молоток;
- Нож.
Крепежные элементы: дюбель-гвоздь A2 8x80 с шайбой (приблизительно 8 шт/м)
Требования к основанию/бетону: ровное, прочное, чистое, сухое, без ям и неровностей.
Требования к покрытию для пешеходных дорожек:
- Перед укладкой покрытие должно храниться на монтажной поверхности не менее 48 часов или при комнатной температуре в течение 7 дней, чтобы оно приобрело равномерную температуру.
- При температуре окружающей среды ниже 10 градусов Цельсия укладка не должна производиться.
Этапы установки мягкой подложки 4GS 8GS-1
Этапы монтажа покрытия:
- Укладка пленки. Чтобы защитить панели из композитной пены от влаги и сырости, их необходимо обернуть пленкой (толщиной не менее 100 мкм). Расстелите пленку на бетоне так, чтобы концы пленки можно было приклеить поверх панелей из композитной пены внахлест (не менее 300 мм) для обеспечения водонепроницаемости. Этот шаг можно пропустить, если используются панели из композитной пены, уже обернутые пленкой.
- Разложите листы композитного пенопласта и заверните их в фольгу. Плиты из композитного пенопласта укладываются с расстоянием около 120 мм до заднего бетонного края. Расстояние между левым и правым краями должно составлять около 100 мм. Затем приклейте фольгу к панелям из пенополистирола.
Совет: отметьте расстояние в задней части по всей длине, например, меловой линией.
Примечание: Пенополистирольные панели должны лежать вплотную друг к другу. К панелям из пенопласта, обернутым фольгой по отдельности, относится следующее: фольга точно вырезанной панели из пенопласта должна быть приклеена водонепроницаемо.
- Раскатка и выравнивание покрывного листа. Раскатайте панели из композитной пены и выровняйте их, оставив расстояние 20 мм до заднего края бетона.
Примечание: если невозможно развернуть покрывной лист поверх панелей из-за особенностей установки, его можно натянуть вручную. При этом необходимо следить за тем, чтобы не повредить пленку. Затем следует проверить положение листов из композитной пены.
- Фиксация покрывного листа с одной стороны. Для фиксации необходимо просверлить отверстия в покрывном листе и бетоне. Расстояние до края покрывного листа с лицевой стороны составляет 50 мм. В области головы и ног также выдерживается расстояние 50 мм до края покрывного листа. Дополнительные отверстия сверлятся каждые приблизительно 200 мм, затем в них забиваются дюбели A2 8x80 с шайбами.
Шаги:- Предварительно просверлите покрывной лист сверлом диаметром 10 мм.
- Просверлите отверстие в бетоне сверлом диаметром 8 мм.
- Вставьте пластиковые дюбели заподлицо в отверстия в покрывном листе. Забейте гвозди A2 8x80 с шайбами заподлицо.
- В области головы и ног разместите еще 2 дюбеля A2 8 x 80 на расстоянии 300 мм и 550 мм от лицевой стороны до переднего края.
- Предварительное натяжение покрывного листа. Покрывной лист должен быть предварительно натянут на 1-1,5% (1% соответствует 10 см на 10 м). Устройство натяжения должно равномерно распределять приложенное усилие по всей ширине покрывного листа. Для этого, например, можно использовать 2 направляющие (одну на верхней стороне, вторую на нижней стороне листа). Для натяжения могут применяться цепные тали или натяжные ремни.
Примечание: при необходимости покрывной лист должен быть обрезан до окончательной длины на промежуточном этапе. Это означает натяжение, измерение, ослабление, обрезку до нужной длины и повторное натяжение.
- Закрепление покрывного листа с другой стороны. Для закрепления сверлятся отверстия в покрывном листе и бетоне. Расстояние до края покрывного листа с передней стороны составляет 50 мм. Расстояние в области головы и ног также составляет 50 мм до края покрывного листа. Между ними сверлятся дополнительные отверстия примерно через каждые 200 мм, после чего забиваются дюбели A2 8x80 с шайбами.
Этапы:- Предварительное сверление покрывного листа, диаметр 10 мм.
- Сверление отверстия в бетоне, диаметр 8 мм.
- Вставка пластиковых дюбелей заподлицо в отверстия покрывного листа. Забивание гвоздей A2 8x80 с шайбами заподлицо.
- В области головы и ног установите еще 2 дюбеля A2 8x80 на расстоянии 300 мм и 550 мм от края до передней стороны.

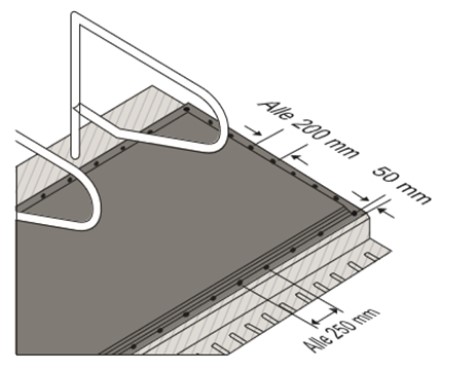

- Закрепление покрывного листав области головы и ног. Для окончательного закрепления покрывного листа дополнительно устанавливаются дюбели A2 8x80 в области головы и ног с шагом примерно 250 мм. Расстояние до края покрывного листа составляет примерно 50 мм в каждом случае.
Инструкции по уходу и обслуживанию
Резиновые покрытия должны регулярно очищаться. Моющие средства не должны оказывать агрессивное воздействие на резиновую поверхность. Резиновая поверхность должна поддерживаться в сухом состоянии с использованием подходящего подстилочного материала.
Примечание: Правильная установка может варьироваться в зависимости от местных условий. Производитель не несет ответственности за повреждения, возникшие в результате установки.
